የሲሊንደር መለዋወጫዎችን እንዴት መምረጥ ይቻላል? የሲሊንደር መለዋወጫዎች ምርጫ ዘዴ

የሳንባ ምች ክፍሎችን በሚመርጡበት ጊዜ ሲሊንደር ቁልፍ ነጥብ ነው, ነገር ግን ከእሱ ጋር የሚሄዱ መለዋወጫዎች ምርጫ ያለ ጥንቃቄ አይደለም. ለምሳሌ፣ ሶሌኖይድ ቫልቮች፣ ስሮትል ቫልቮች፣ ተንሳፋፊ መገጣጠሚያዎች፣ ወዘተ. ሁሉም በአፈጻጸም ላይ ተጽዕኖ የሚያሳድሩ ቀላል የማይመስሉ ነገሮች ናቸው።

(1) ምንም ሞኝ የማያስገባ የመምረጫ ዘዴ ካለሲሊንደርመለዋወጫዎች፣ የሲሊንደር መለዋወጫዎች የመምረጫ ጠረጴዛ ከነሱ አንዱ ነው፣ በሰንጠረዥ 2-6 ላይ እንደሚታየው። አንቀሳቃሹን (ሲሊንደር) የመምረጥ ጉዳይ እስካልተፈታ ድረስ ቀሪው በመሠረቱ በሠንጠረዡ መሠረት ሊጣጣም ይችላል. ለምሳሌ, CQ2-20-10 ሲሊንደር አንዴ ከተመረጠ በኋላ ሌሎች መለዋወጫዎችን መምረጥ በጣም ቀላል ነው, ለምሳሌ የሶሌኖይድ ቫልቭ SY3000 (ወይም SY5000) ተከታታይ, የፍጥነት መቆጣጠሪያ ቫልቭ (የክርን አይነት) AS2201F-M5-06, ተንሳፋፊ መገጣጠሚያ JB20-5-030, እና የቧንቧ ውጫዊ ዲያሜትር, ወዘተ.

(2) የመቆጣጠሪያ ቫልቮች (ሶሌኖይድ ቫልቮች) የመቆጣጠሪያ ቫልቮች ልክ እንደ ሰርክዩት መቀየሪያዎች (በአሁኑ እና በማጥፋት መካከል መቀያየርን ማንቃት) በሲሊንደሩ ውስጥ ያለውን የታመቀ አየር "ማብራት" እና "ማጥፋት" በማብራት ረገድ ሚና ይጫወታሉ። በስእል 2-29 እንደሚታየው ሶሌኖይድ ቫልቮች በአብዛኛው ጥቅም ላይ የሚውሉት አውቶማቲክ መሳሪያዎች (ቁልፍ ነጥብ) ሲሆኑ አንዳንድ ጊዜ ሜካኒካል ቫልቮችም ጥቅም ላይ ይውላሉ።

የሶሌኖይድ ቫልቭን እንደ ምሳሌ እንውሰድ. የምርጫው ሂደት በስእል 2.30 ይታያል, ነገር ግን በተጨባጭ አሠራር, ይልቁንም ቀመር ነው. ለምሳሌ፣ በብዛት ጥቅም ላይ የሚውለው ሲሊንደር (የሲሊንደር ዲያሜትር) ብዙም የማይለወጥ ከሆነ፣ በመሠረቱ የሶሌኖይድ ቫልቭ ምርጫን በየጊዜው መደጋገም አያስፈልግም።

የሶላኖይድ ቫልቮች ምርጫ ሂደት

ምስል 2 · 30 የሶላኖይድ ቫልቮች ምርጫ ሂደት

1) የሶሌኖይድ ቫልቭ ሞዴል. የሶሌኖይድ ቫልቭ ሞዴል እና አካላዊ ነገር በስእል 2.31 ይታያል.

2) ሶላኖይድ ቫልቭ ተከታታይ. የሶሌኖይድ ቫልቮች ምርጫ በዋናነት ለሲሊንደሩ ሥራ በሚያስፈልገው የጋዝ ፍሰት ላይ የተመሠረተ ነው (ይህም በአንድ በኩል ፣ የቫልቭው ውጤታማ ቦታ ከሚሠራው ሲሊንደር ጋር የሚዛመድ መሆኑን ያረጋግጣል ፣ በሌላ በኩል ፣ የተዛማጅ ሲሊንደር የሥራ ፍጥነት ሲሟላ ፣ ለምሳሌ ፣ የሲሊንደር የሥራ ፍጥነት ከ 300 እስከ 500 ሚሜ / ሰ ሲያልፍ ፣ የቫልቭው ምርጫ የለም ። በኤሌክትሮኒካዊ ኢንዱስትሪ መሳሪያዎች ውስጥ ጥቅም ላይ የሚውሉት ሲሊንደሮች ብዙውን ጊዜ ትልቅ አይደሉም, ስለዚህ የ SY ተከታታይ ብዙውን ጊዜ የሚዛመደው ትልቅ ኃይል ካስፈለገ ለምሳሌ Φ125mm የሆነ ዲያሜትር ያለው ሲሊንደር, ሌሎች ተከታታይ (እንደ VQ ተከታታይ) መምረጥ ይቻላል.

3) የቁጥጥር ተግባር. ሁለት በብዛት ጥቅም ላይ የሚውሉ ሁለት አይነት {{2}አቀማመጥ አምስት-መንገድ ሶሌኖይድ ቫልቮች አሉ፡ ነጠላ{4}}ሽብል እና ድርብ{5}ሽብል። የቁጥጥር ተግባራቸው የተለያዩ ናቸው. አብዛኞቹ በሰንጠረዥ 2-7 ላይ እንደሚታየው በመሳሪያ ሃይል ብልሽት ምክንያት የሚፈጠሩ ችግሮችን ወይም የደህንነት አደጋዎችን ለመከላከል ድርብ{8}መጠቅለያ ይጠቀማሉ።

የሶሌኖይድ ቫልቭ ሞዴል እና አካላዊ ነገር

ምስል 2 · 31 የሶሌኖይድ ቫልቭ ሞዴል እና አካላዊ ነገር

ለሶሌኖይድ ቫልቮች እና ሲሊንደሮች የተኳሃኝነት ሰንጠረዥ

ምስል 2-32 የሶሌኖይድ ቫልቭ እና የሲሊንደር ተኳሃኝነት ሰንጠረዥ

የሶሌኖይድ ቫልቮች የቧንቧ መስመሮች የሚከተሉት ናቸው፡ a ') (ሀ) ቀጥተኛ የቧንቧ አይነት ለ) የታችኛው የታርጋ ቧንቧ አይነት

ምስል 2 · 33 የቧንቧ ቅርፆች የሶላኖይድ ቫልቮች ሀ ') (ሀ) ቀጥተኛ የቧንቧ አይነት ለ) የታችኛው ሳህን የቧንቧ መስመር አይነት

ሠንጠረዥ 2.7 የሶሌኖይድ ቫልቮች መቀየሪያ ዘዴዎች

4) ለኤሌክትሮማግኔቲክ ቫልቮች በኤሌክትሪክ ስፔሲፊኬሽን አውቶማቲክ መሳሪያዎች ላይ ፣ DC24V በብዛት ጥቅም ላይ ይውላል ፣ እና AC110V እንዲሁ ይሠራል። በሌሎች ሁኔታዎች, በሰንጠረዥ 2-8 ላይ እንደሚታየው ብዙ ጊዜ ጥቅም ላይ አይውሉም.

ሠንጠረዥ 2.8 የሶሌኖይድ ቫልቮች የኤሌክትሪክ መግለጫዎች

5) የገመድ እርሳስ{1}የመውጫ ዘዴ። የሶሌኖይድ ቫልቮች የመገጣጠም ዘዴዎች ቀጥተኛ የወጪ መስመር አይነት፣ ኤል-አይነት ወይም M{4}}አይነት ሶኬት አይነት፣ DIN ሶኬት አይነት እና የሶኬት ግንኙነት አይነት ያካትታሉ። እንደ ተለያዩ አጋጣሚዎች, ተጓዳኝ የሽቦ ዘዴ መመረጥ አለበት. በመደበኛ ሁኔታዎች፣ ለአነስተኛ ሶሌኖይድ ቫልቮች፣ ቀጥታ መውጫ አይነት እና L-አይነት ወይም M{8}}አይነት ሶኬት አይነት ተመርጠዋል። ትላልቅ የሶሌኖይድ ቫልቮች ቀጥታ መውጫ ዓይነት እና የ DIN ሶኬት አይነት ናቸው.

6) የቧንቧ ቅርጽ. ለሶሌኖይድ ቫልቮች ሁለት የቧንቧ ዘዴዎች አሉ-ቀጥታ የቧንቧ አይነት እና የመሠረት ሰሌዳ የቧንቧ አይነት, በስእል 2-33 እንደሚታየው. በአጠቃላይ ሲታይ, በመሳሪያው ላይ ብዙ ሲሊንደሮች ሲኖሩ, በስእል 2.34 እና 2-35 እንደሚታየው የታችኛው ፕላስቲን የቧንቧ አይነት ጥቅም ላይ ይውላል. በርካታ ሶሌኖይድ ቫልቮች በአውቶቡስ አሞሌዎች አንድ ላይ ተያይዘዋል፣ እና አውቶቡሶቹ እንዲሁ በተከታታይ ሊገናኙ ይችላሉ። በዚህ መንገድ የጋዝ መንገድ እና ሽቦዎች የበለጠ የተጠናከሩ ናቸው, ይህም ለቧንቧ መስመር እና ለገመድ ምቹ ነው.

ለሶሌኖይድ ቫልቮች የመሠረት ሰሌዳ የቧንቧ መስመር ዘዴ (ክፍል አንድ)

ምስል 2-34 ለሶሌኖይድ ቫልቭ የመሠረት ሰሌዳ (ክፍል አንድ) የቧንቧ መስመር ዘዴ

ለሶሌኖይድ ቫልቮች የመሠረት ሰሌዳ የቧንቧ መስመር ዘዴ (ክፍል ሁለት)

ምስል 2 · 35 የቧንቧ መስመር ዘዴ ለሶሌኖይድ ቫልቭ መሠረት (ክፍል ሁለት)

7) የቧንቧ ዲያሜትር. እያንዳንዱ ሶሌኖይድ ቫልቭ የተወሰነ የቧንቧ ዲያሜትር አለው. አንዳንዶቹ ለመምረጥ ከአንድ በላይ ዲያሜትር መጠን ሊያቀርቡ ይችላሉ። የተወሰነው መጠን ለአስፈፃሚው ተስማሚ በሆነው የቧንቧ ዲያሜትር ላይ በመመርኮዝ በአጠቃላይ ሊታሰብበት ይችላል (በካታሎግ ውስጥ ያለውን ተዛማጅ ሰንጠረዥ ይመልከቱ).

8) አማራጭ (ከሠንጠረዥ 2-9 ይመልከቱ)

ሠንጠረዥ 2.9 ለሶሌኖይድ ቫልቭ ምርጫ አማራጮች

(3) የአንድ{1}መንገድ ስሮትል ቫልቮች (እንዲሁም የፍጥነት መቆጣጠሪያ መገጣጠሚያዎች ወይም የፍጥነት መቆጣጠሪያ ቫልቮች በመባልም ይታወቃል)፡ የሲሊንደር ፒስተን የእንቅስቃሴ ፍጥነት በዋነኝነት የተመካው በተጨመቀው የአየር ግቤት ወደ ሲሊንደር በሚኖረው ፍሰት መጠን፣ የሲሊንደሩ ማስገቢያ እና የጭስ ማውጫ ወደቦች መጠን እና በመመሪያው ቧንቧው የውስጥ ዲያሜትር መጠን ላይ ነው። የሲሊንደር እንቅስቃሴ ፍጥነት በአጠቃላይ ከ 50 እስከ 1000 ሚሜ በሰከንድ ነው. ከፍተኛ ፍጥነት ያለው{6}እንቅስቃሴ ላላቸው ሲሊንደሮች፣ ትልቅ የውስጥ ዲያሜትር ያለው ማስገቢያ ቱቦ መመረጥ አለበት። ለፍጥነት መቆጣጠሪያ ምንም መስፈርት በማይኖርበት ጊዜ አንድ የተለመደ ፈጣን ማያያዣ ይመረጣል. የፍጥነት ደንብ የሚያስፈልግ ከሆነ፣ የፍጥነት{9}}መጋጠሚያን በአጠቃላይ ይመረጣል። የፍጥነት መቆጣጠሪያ መገጣጠሚያ የፍተሻ መቆጣጠሪያ ቫልቭ በፍተሻ ቫልቭ (በአንድ{11}መንገድ መታተም ቀለበት የተገኘ) እና በትይዩ ስሮትል ቫልቭ ነው። እጅግ በጣም ጥሩ የፍሰት ባህሪያት ያለው ሲሆን በዋነኝነት ጥቅም ላይ የሚውለው የሲሊንደሩን የጋዝ አቅርቦት መጠን እና ሌሎች የሚንቀሳቀሱ ንጥረ ነገሮችን (ፍጥነቱን ከመቆጣጠር ጋር እኩል ነው). የውስጥ አወቃቀሩ በስእል 2{24}}36 ይታያል። ለ ቫልቭ አካል M5 እና ከዚያ በታች የፍጥነት መቆጣጠሪያ መገጣጠሚያዎች ፣ gasket መታተም ተቀባይነት አለው ፣ ስለሆነም የማኅተም ቴፕ መጠቅለል አያስፈልግም። ነገር ግን፣ ከኤም 5 የሚበልጥ የቫልቭ አካል ላለው የ Rc ክር አጋጣሚዎች፣ ማሸጊያ ጥቅም ላይ ይውላል። ከተለበሰ ወይም ከወደቀ (እንደ አሮጌ የፍጥነት መቆጣጠሪያ መገጣጠሚያዎች ያሉ) እንደገና ጥቅም ላይ ሲውል የማተሚያ ቴፕ መጠቅለል አለበት። አለበለዚያ የአየር ብናኝ ሊከሰት ይችላል. የማተሚያ ቴፕ በሚጠቀሙበት ጊዜ, የክር ጭንቅላት ከ 1.5 እስከ 2 እርከኖች መተው አለበት. የማተሚያ ቴፕ ጠመዝማዛ አቅጣጫ በስእል 2{26}}37 ላይ ይታያል። በስእል 2{33}38 ላይ እንደሚታየው የፍጥነት{28}የመቆጣጠር መገጣጠሚያ በሁለት ይከፈላል፡- የመግቢያ ስሮትሊንግ እና የጭስ ማውጫ ስሮትሊንግ። የመጠጫ ስሮትሊንግ ተብሎ የሚጠራው አወሳሰዱን በመጠን ማስተካከል እና የጭስ ማውጫው ቁጥጥር አይደረግበትም ማለት ነው. የጭስ ማውጫው ስሮትሊንግ ተብሎ የሚጠራው የጭስ ማውጫው መጠን ሊስተካከል የሚችል እና የመግቢያ ጋዝ ቁጥጥር እንደማይደረግ ያሳያል። ንጽጽሩ በሰንጠረዥ 2-10 ላይ ይታያል. በአብዛኛዎቹ ሁኔታዎች የጭስ ማውጫ ስሮትል ቫልቭ ጥቅም ላይ ይውላል (በአፈፃፀም ውስጥ በተለይም በአግድመት እንቅስቃሴ ሁኔታዎች ውስጥ ጥቅም አለው)። በእርግጥ ይህ ማለት የመግቢያ ስሮትል ቫልቭ ምንም ፋይዳ የለውም ማለት አይደለም። ለምሳሌ በነጠላ የሚሰራ ሲሊንደር (ስፕሪንግ መመለሻ) የኤክስቴንሽን ፍጥነቱን ማስተካከል ካለበት አወሳሰዱን (የመለጠጥ ኃይልን በማሸነፍ) በመጠን ሊስተካከል እንደሚችል ተስፋ ማድረግ ያስፈልጋል። የጭስ ማውጫ ስሮትል ቫልቭን መጠቀም የፍጥነት መቆጣጠሪያ ዓላማን ማሳካት አይችልም።

የፍጥነት ውስጣዊ መዋቅር{0}መገጣጠም እና የማተም ቴፕ ጠመዝማዛ ዘዴ

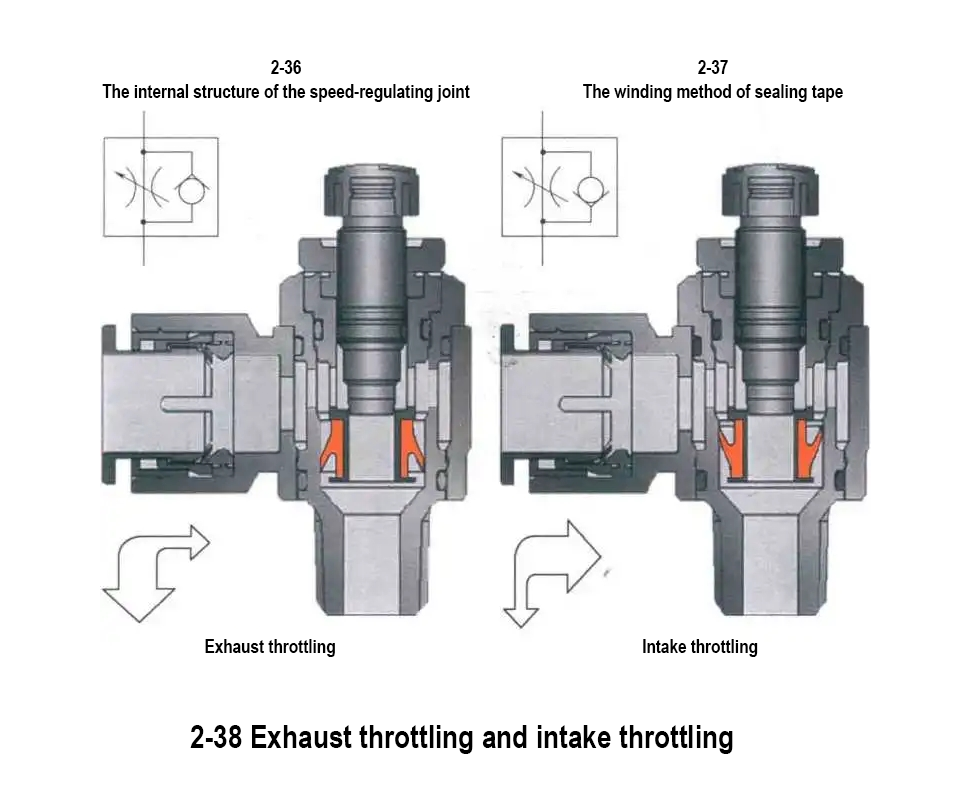

የጭስ ማውጫ ስሮትል እና ቅበላ ስሮትል

ምስል 2.38 የጭስ ማውጫ መጨናነቅ እና የመውሰጃ ስሮትሊንግ

ሠንጠረዥ 2.10 የንጽጽር ሠንጠረዥ የጭስ ማውጫ መጎርጎር እና የመግቢያ ስሮትሊንግ

የአስፈፃሚውን ፍጥነት በሚያስተካክሉበት ጊዜ የፍጥነት መቆጣጠሪያ መገጣጠሚያው በድንገት እንዳይወጣ ለመከላከል ሙሉ በሙሉ ከተዘጋው ሁኔታ ቀስ በቀስ መከፈት እንዳለበት አጽንዖት ሊሰጠው ይገባል. የፍጥነት መቆጣጠሪያ መገጣጠሚያውን የመቆለፊያ ኖት ሲያጥብ, በቀጥታ በእጅ መደረግ አለበት (መሳሪያዎችን አይጠቀሙ).

(4) የሌሎች አካላት ምርጫ (በአንድ{{1}በአንድ{2}}አንድ ጥምር፣ ሃይድሮሊክ ቋት፣ ተንሳፋፊ መገጣጠሚያ፣ ወዘተ.)

ሌሎች አካላት ምርጫ

1) ሶስት{1}በአንድ{2}} ጥምር (መሙያ፣ ተቆጣጣሪ፣ ቅባት፣ FRL)። ከአየር መጭመቂያው ውስጥ ያለው የታመቀ የአየር ውፅዓት እንደ እርጥበት, ዘይት እና አቧራ የመሳሰሉ ከፍተኛ መጠን ያላቸው ብክሎች ይዟል. እርጥበት በሳንባ ምች አካላት ላይ ከፍተኛ ተጽዕኖ ያሳድራል. በቧንቧዎች ብረት ላይ ዝገትን ያስከትላል, የውሃ ቅዝቃዜ, የቅባት ዘይት መበላሸት እና ቅባትን ያስወግዳል. የዝገት ፍርስራሾች እና አቧራ በአንፃራዊነት በሚንቀሳቀሱ ክፍሎች ላይ እንዲለብሱ፣የማህተሞችን ጉዳት ያፋጥኑ እና ወደ አየር መፍሰስ ያመራል። ከጭስ ማውጫ ወደብ የሚወጣው ፈሳሽ ዘይት፣ ውሃ እና አቧራ አካባቢን ሊበክል እና የምርት ጥራት ላይ ተጽእኖ ሊያሳድር ይችላል። ሦስቱ{9}በአንድ{10}በአንድ ውህድ የአየር ማጣሪያ፣ ግፊት የሚቀንስ ቫልቭ እና የዘይት ጭጋግ ቅባት (ስእል 2-39 ይመልከቱ) የታመቀ አየርን ጥራት ያሻሽላል። በስእል 2-40 ላይ እንደሚታየው በአጠቃላይ እያንዳንዱ ግለሰብ መሳሪያ መታጠቅ ይኖርበታል።

2) ተንሳፋፊ መገጣጠሚያ. በስእል 2.41 እንደሚታየው ሲሊንደሩን እና አሠራሩን የሚያገናኘው አገናኝ ነው. በተለያዩ ቅርጾች ነው የሚመጣው እና ተዘጋጅቶ ሊገዛ ይችላል{4}በራስ የተሰራ ወይም የተሰራ። የሲሊንደሩን ዘንግ በተንቀሳቃሹ ክፍል ላይ በቀጥታ ማስተካከል አይፈቀድለትም, ምክንያቱም ሲሊንደሩ ግርዶሽ ወይም ተጣብቆ ሊሆን ይችላል, በዚህም ምክንያት መበስበስን ያፋጥናል (በኤሌክትሪክ ሞተር እና ዘንግ መካከል ባለው ግንኙነት መካከል መጋጠሚያ ያስፈልጋል ከሚለው መርህ ጋር ተመሳሳይ ነው). በስእል 2{10}42 ላይ እንደሚታየው እራስ{7}የተንሳፋፊ መገጣጠሚያዎች በብዛት ጥቅም ላይ ይውላሉ። በሲሊንደሩ ዘንግ እና በመሳሪያው መካከል ጥብቅ ያልሆነ ግንኙነት መኖሩን ለማረጋገጥ ነው. ሆኖም ግን, የ SMC ሲሊንደርን የፒስተን ዘንግ ጫፍን ሲያገናኙ, ለክሩ ዝርዝር ሁኔታ ትንሽ ትኩረት መስጠት እንዳለበት ልብ ሊባል ይገባል. የውስጥ ክሮች በአጠቃላይ የተለመዱ ሸካራማ ክሮች ናቸው እና በመደበኛ ብሎኖች ወይም ፍሬዎች ሊጠገኑ ይችላሉ። ሆኖም ውጫዊ ክሮች ከ M10 የተለዩ ናቸው. ተጓዳኝ የክር ዝርዝሮች እንደ ML0x1.25፣ M14X1.5፣ ወዘተ ባሉ ክፍሎች ስዕል ላይ ምልክት መደረግ አለበት። ሲሊንደሩ በስትሮው መጨረሻ ላይ ሲቆም, ውጫዊ ብሬክ ወይም ገደብ ከሌለ, ፒስተን እና የመጨረሻው ሽፋን ተጽእኖ ይፈጥራሉ. የተፅዕኖ ኃይልን ለመቀነስ እና ድምጽን ለመቀነስ, የመጠባበቂያ መሳሪያ በአጠቃላይ ያስፈልጋል: ለአብዛኛዎቹ የሲሊንደር የእርምጃ ዘዴዎች, በስእል 2-43 ላይ የሚታየው (ሃይድሮሊክ) ቋት ተጽእኖውን ለመቀነስ እና ድምጹን ለመቀነስ ያገለግላል. አንዳንድ አምራቾች በቀላሉ የንድፍ ደረጃን አዘጋጅተዋል "ሁሉም የሲሊንደር እርምጃ ያላቸው ስልቶች ቋት መጠቀም አለባቸው" ይህም ለስልቱ መረጋጋት ምን ያህል አስተዋፅኦ እንዳለው ያሳያል.

እያንዳንዱ ገለልተኛ መሣሪያ መዋቀር ያለበት ሶስቱ{0}በአንድ{1} ጥምረት

ምስል 2 -40 እያንዳንዱ ገለልተኛ መሳሪያ መዋቀር የሚያስፈልገው ሶስት{2}በአንድ-ውህድ

ምስል 2-43 የሃይድሮሊክ ቋት

እንደ እውነቱ ከሆነ, በሁሉም ቦታ የሃይድሮሊክ መከላከያዎችን መጠቀም አስፈላጊ አይደለም. ቋት መጨመር የሚያስፈልገው መሆን አለመሆኑ በዋናነት የሚወሰነው በሲሊንደሩ መጠን ብቻ ሳይሆን በተፅዕኖው መጠን (ከኪነቲክ ኢነርጂ ጋር የሚዛመደው በእቃው ብዛት እና ፍጥነት የሚወሰን) ነው። ሠንጠረዥ 2-11 ይመልከቱ።

ሠንጠረዥ 2.11 የማቆያ ቅጾች እና የሚመለከታቸው ሁኔታዎች
